ККЗ (КЗК) — зубчато-кольчатые катки

Каток кольчато-зубчатый предназначен для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см. поверхностного слоев почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.
Предпосевное и Послепосевное прикатывание во всех почвенно-климатических зонах, кроме зоны горного земледелия.

Рабочими органами катка являются диски и кольца зубчатые. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы.

Конструкция катка позволяет его безопасное транспортирование по дорогам общего пользования за счет возможности его перевода в транспортное положение

Каток ККЗ-Н-Е (500) ЕВРО

5. Рабочие диски (катки) и промежуточная звездочка (чистик) изготовлены из биметалла. Более прочные к механическим ударам, и более износоустойчивые к трению.

​6. Биметаллический диск рабочего органа диаметром 500мм с клинчатым срезом наружной оси является идеальным исполнением для любых полевых работ связанных с прикатыванием, таких как предпосевная обработка, прикатывание после посевов и по всходам. Данное исполнение дисков наилучшим образом избавляется от комьев на поле, так же имеет правильное пятно контакта для ровного по всей площади обработки уплотнении почвы.

Отличия катков собранных по технологии евро от старых моделей

1. Увеличенный вес за счет большего количества дисков и звездочек — на оси
20 дисков и 19 звездочек (чистиков) на евро, против 15 дисков и 14 звездочек(чистиков) на стандартном

2. Рамные соединения и усиливающие их пластины изготовлены из стали марки 09Г2С, на стандартном 3-5ПС/СП

3. Прочнее валы и резьба на валах. Ø60, марка стали — 09Г2С. На катках старых моделей сталь вала применяется ст. 35-40.

4. Подшипниковые узлы европейских производителей с самоустановкой в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу.

ККШ — катки кольчато-шпоровые

Конструкция катка позволяет его безопасное транспортирование по дорогам общего пользования за счет возможности его перевода в положение дальнего транспорта с помощью гидравлической системы трактора, управляемой с рабочего места тракториста.

Каток кольчато-шпоровый ККШ предназначен для уплотнения почвы до и после посева.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и частичного выравнивания поверхности поля, а также для уплотнения осевшей, поздно обработанной почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и прогрузание опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.

Послепосевное прикатывание — необходимая операция для влагозадержания и обеспечения контакта семян с почвой

Каток КИПО-6Н измельчитель пожнивных остатков

Каток не только измельчает остатки растений, но равномерно протягивает их по всему полю. Измельчение растительных остатков задерживает испарение влаги, регулирует температуру поверхностного слоя, сдерживает рост сорняков, защищает от выветривания, обогащает почву органикой. Данный каток позволяет измельчить послеуборочные остатки растений, среди них остатки:

• кукурузы;
• подсолнуха;
• валки соломы.

Производительность агрегата с КИПО-6 выше более чем в два раза, по сравнению с дисковой бороной. Каток КИПО-6 агрегатируется трактором МТЗ-82 (класс 1.4). Ширина захвата дисковой бороны для того же трактора — 2.7 м., тем временем ширина захвата КИПО-6 составляет 6м. Из этого следует, что при одинаковых затратах на топливо и амортизацию тягового агрегата, более чем в два раза увеличивается обрабатываемая поверхность поля и соответственно уменьшается время проведения технологической операции.

Конструкция катка КИПО-6 универсальна, рабочие органы КИПО легко заменяются на секции ККЗ, ККШ производства ООО Завода Автотехнологий. Каток КИПО-6 отличается надежностью и простотой обслуживания, а также экономичностью при низких эксплуатационных затратах и невысокой ценой.

Прикатывающие катки

Прикатывающий каток выполняет выравнивающие и уплотнительные работы на засеянных или подготовленных к посеву сельскохозяйственных угодьях, а также служит для дробления комьев и глыб. В зависимости от рельефа поверхности катки подразделяют на гладкие (цилиндрические), кольчато-зубчатые и кольчато-шпоровые, состоящие из наборных дисков. Два последних типа нашли широкое применение для рыхления почвы, борьбы с почвенной коркой. Применение прикатывающих катков благоприятствует интенсивному протеканию восстановления структуры почв. Агрегаты оборудуются механизмом складывания с гидравлическим приводом для удобства транспортировки, быстрого перехода в рабочее положение.

Каток кольчато-шпоровый ККШ-6

Кольчато-шпоровый каток ККШ-6 предназначен для уплотнения верхних слоев почвы с одновременным дроблением и частичным выравниванием поверхности. Этот прикатывающий каток выпускается в трех моделях, это ККШ-6Г, ККШ-6Г-01 и ККШ-6Г-02. Такие катки оснащаются чугунными и стальными дисками. В транспортном положении полуприцепной каток транспортируется на пневмошинах, гидрофицированные узлы взаимозаменяемые. Иную конфигурацию имеет водоналивной каток.

Фото прикатывающего катка ККШ-6

Применение прикатывающего катка улучшает равномерность будущих всходов и предохраняет посевы от выдувания ветром, после одного прохода таким катком значительно уменьшается выклевывание семян птицами, что позволяет сохранить урожай до 30%.

Технические характеристики катков ККШ-6

Видео обзор катка ККШ-6 ПС

Каток зубчато кольчатый ККЗ-6

Каток кольчато-зубчатый ККЗ-6 применяется для дробления комьев, разрушения почвенной корки, прикатывания рыхлой почвы, выравнивания поверхности поля, уплотнения на глубину до 10 см подповерхностного и рыхления на глубину до 4 см поверхностного слоя почвы.

Фото кольчато-зубчатого катка ККЗ-6

Каток ККЗ-6 предназначен для использования во всех почвенно климатических зонах, кроме зоны горного земледелия.Рабочими органами катка являются диски и кольца зубчатые. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы. Конструкция катка позволяет его безопасное транспортирование по дорогам общего назначения за счет возможности его перевода в положение дальнего транспорта с помощью гидравлической системы трактора, управляемой с рабочего места тракториста.

Прикатывающий каток ККЗ-6 представляет собой прицепную машину, состоящую из: рамы, двух опорных колес, сницы, стяжки, двух крайних секций, центральной секции, правого и левого крыльев, чистика, гидроцилиндра, стойки, страховочной цепи, регулировочного механизма и фиксатора. Боковые секции кольчато-зубчатого катка жестко крепятся в кронштейнах крыльев, а средняя секция установлена на раме шарнирно. При работе катка часть нагрузки от общей массы сницы и центральной рамы передается на опорные колеса. В качестве тягового устройства применяется трактор, например, Т-25.

ЗАПРЕЩАЕТСЯ: устанавливать рукоятку в положение «опускание», т.к. это вызывает поломку катка. Во избежание поломок, сдавать трактором назад с опущенным рабочим органами.

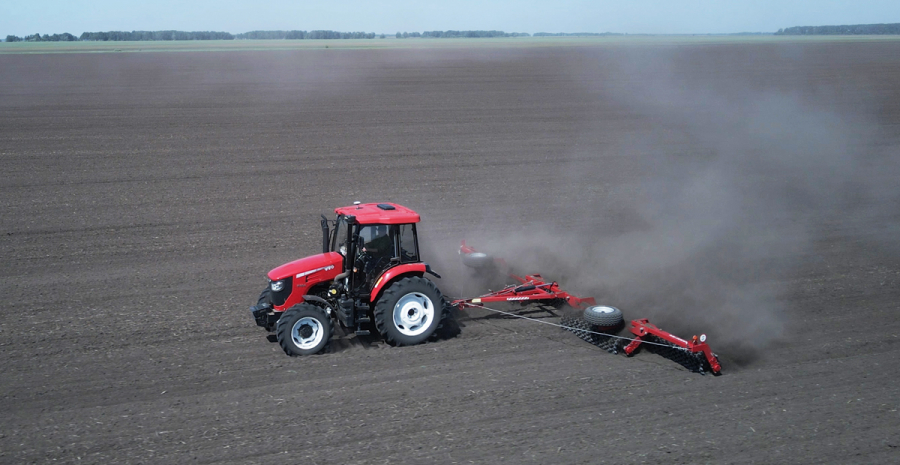

Катки ККШ и ККЗ METEOR

В настоящее время модельный ряд прикатывающих катков бренда FeatAgro представлен катками шириной захвата 6 или 9 метров с одним из двух видов рабочих органов:

Каток кольчато-шпоровый (ККШ)	Каток кольчато-зубчатый (ККЗ)

Железные аргументы ЗА! прикатывающие катки METEOR:

• высокая производительность при низких эксплуатационных затратах;
• агрегатируются с тракторами класса 1,4 – 2;
• агрегаты гидрофицированные, поэтому быстро переводятся в рабочее или транспортное положение;
• наличие транспортных колес позволяет быстро переезжать с поля на поле и на значительные расстояния;
• рама изготовлена из конструкционной стали 09Г2С, что увеличивает срок эксплуатации и надежность машин;
• катки имеют надежные подшипниковые узлы производства FKL (Сербия) со специальным тройным уплотнением, не требующие обслуживания. Они имеют прямое сельскохозяйственное назначение и отвечают всем требованиям эксплуатации в экстремальных условиях.

Катки кольчато-шпоровые (ККШ):

• эффективно производят разбивку комьев;
• разрушают поверхностную корку почвы;
• выполняют уплотнение верхних слоев обработанной поверхности, что улучшает контакт семян с почвой, восстанавливает капиллярную подпитку семян;
• производят частичное выравнивание обработанной поверхности;
• имеют низкое тяговое усилие — пониженный расход топлива;
• подходят как для предпосевного, так и для послепосевного прикатывания почвы.

Катки кольчато-зубчатые (ККЗ):

• имеют большее удельное давление на почву, в отличие от легких катков, что дает более эффективное выравнивание, разбивку комьев после основной /предпосевной обработки, повышение влагосбережения. В результате создаются более благоприятные условия для работы сеялок, в том числе снижение скольжения и утопления опорных колес сеялки при посеве во влажные почвы;
• уменьшают оседание почвы после появления всходов;
• увеличивают равномерность заделки семян в почву, особенно мелкосемянных культур;
• послепосевное прикатывание улучшает контакт семян с почвой, восстанавливает капиллярную подпитку семян, уменьшает испарение влаги из почвы;
• работают по более тяжелым и влажным почвам за счет наличия вращающихся дисков – эффект самоочищения.

Наименование параметра

ККШ-6/ККЗ-6

ККШ-9

Масса, кг

1950/2600

2950

Производительность , га/час

До 7,2

До 10,8

Рабочая скорость, км/ч, не более

12

Транспортная скорость, км/ч, не более

15

Рабочая ширина захвата, м

6

9

Количество секций, шт

3

5

Количество ножей, шт

96

144

Расстояние между режущими кромками ножей, мм

200

Число обслуживающего персонала, чел.

1

Габаритные размеры, мм:

— длина

3520

3520

— ширина

6370

9370

— высота

1000

1000

Габаритные размеры в транспортном положении, мм:

длина

4900

6400

ширина

2350

2350

высота

1720

1720

Рекомендуемый тяговый класс тракторов, т.с.

1,4 — 2

Ценовые предложения, предоставленные на данном сайте, не являются офертой. Количество товаров и сроки проведения акций ограничены.

Катки прикатывающие КНВП, КЗК, ККШ, КИПО, доставка из Барнаула

Нажмите на ссылку и мы подберем для товара правильную категорию.

Каток водоналивной прицепной КВНГ предназначен для разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного слоя почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Послепосевное прикатывание — необходимая операция для влагозадерживания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

Рабочими органами катка являются водоналивные катки.

Каток кольчато-зубчатый ККЗ предназначен для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см. поверхностного слоев почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и выравнивания поверхности поля, а также для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и прогрузание опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян. Послепосевное прикатывание — необходимая операция для влагозадерживания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.
Каток предназначен для использования во всех почвенно-климатических зо-нах, кроме зоны горного земледелия.

Рабочими органами катка являются диски и кольца зубчатые. Взаимное пе-ремещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы.
Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта (рисунок).
Агрегатирование катка осуществляется с тракторами класса 1,4….2,0, обору-дованными исправной гидросистемой.

При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степе-нью уплотнения).
Каток предназначен для работы в таких условиях:

• Диапазон температур почвы — от 0 °С до +30 °С;
• Влажность почвы в обрабатываемом слое — от 14 % до 23 %;
• Твердость почвы в обрабатываемом слое — не более 0,4 МПа;
• Гребнистость поверхности почвы (высота гребней) — не более 80 мм;
• На поле не должно быть скоплений пожнивных остатков.
• Не рекомендуется применять каток на вспушенных почвах с содержанием пыльной фракции (частички размерами до 0,5 мм) больше 20%.

Каток кольчато-шпоровый ККШ (460; 520мм) (стальные или чугунные рабочие органы) для уплотнения почвы до и после посева. При прикатывании почвы до посева каток выравнивает поверхность поля, разбивает комки и уплотняет, слишком рыхлую, почву.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и частичного выравнивания поверхности поля, а также для уплотнения осевшей, поздно обработанной почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и прогрузание опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.

Послепосевное прикатывание — необходимая операция для влагозадержания и обеспечения контакта семян с почвой.

Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

Рабочими органами катка являются цилиндры, изготовленные из стали. Перекрытие рабочих органов позволяет более качественно выполнять прикатывание, что повышает производительность.

Агрегатирование катка осуществляется с тракторами класса 1,4….2,0, оборудованными исправной гидросистемой.

Каток агрегатируется с тракторами тягового класса 1.4-2.0 (МТЗ-80 (82), МТЗ-1221, ЛТЗ-60, ЛТЗ-150 и др.)

Каток КИПО измельчитель пожнивных остатков, который с минимальными трудозатратами превратит пожнивные остатки, стерню и солому, в однородный, тщательно перемешанный с верхними слоями почвы живительный слой. За осень и зиму измельченная зеленая масса перегниет и только повысит плодородность почвы, что положительно скажется на будущей урожайности.

Прикатывающие катки — ККЗ (КЗК) — зубчато-кольчатые катки от производителя, г.Новониколаевск

Катки кольчато-зубчатые ККЗ (КЗК) предназначен для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см. поверхностного слоев почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.
Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и выравнивания поверхности поля, а также для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и прогрузание опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.
Послепосевное прикатывание — необходимая операция для влагозадерживания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.
Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.
Рабочими органами катка являются диски и кольца зубчатые. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы.
Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта (рисунок 3) с помощью гидравлической системы трактора, управляемой с рабочего места тракториста.
Агрегатирование катка осуществляется с тракторами класса 1,4….2,0, оборудованными исправной гидросистемой.
При эксплуатации катка рукоятка секции распределителя трактора и положением гидроцилиндра подъема центральной рамы.
При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степе-нью уплотнения).

Изделия, с которыми взаимодействует каток

• Каток агрегатируется с тракторами тягового класса 1.4-2,0 (МТЗ-80 (82), МТЗ-1221, ЛТЗ-60, ЛТЗ-150 и др.)

Каток представляет собой прицепную машину, состоящую из центральной рамы 2 (рисунок 1) к которой шарнирно присоединены крылья 3 и 4 при помощи штырей 13. Сница 1 присоединена к центральной раме 2. При помощи гидроцилиндра 7 осуществляется перевод катка из транспортного положения в рабочее и обратно.
принцип работы катка. При движении катка секции рабочих органов пере-катываются по поверхности поля, вследствие чего происходит измельчение комков, выравнивается микрорельеф и уплотняется почва, что способствует подтягиванию влаги семенам. Конструкция рабочих органов позволяет разрыхлить верхний и уплотнять нижележащие слои. При перекатывании катков по поверхности поля диски секции должны находиться в зажатом состоянии, при этом кольца зубчатые имеют радиальный зазор 20 мм, что позволяет им свободно вращаться и радиально перемещаться на ступицах дисков — это обеспечивает самоочистку секций катка от налипания влажной почвы.
Каток качественно производит измельчение комьев, стабильно выдерживает глубину обработки и равномерно уплотняет поверхностный слой почвы.
